Quels sont les systèmes de projection en France ?

Les systèmes de projection

UTM

Ellipsoïde de projection : IAG GRS 80
Système géodésique : World Geodetic System 1984 (WGS84)

Le système de projection cartographique "UTM" (Universal Transverse Mercator) est international : il divise l'ensemble du globe en 60 fuseaux de 6° de longitude. La France métropolitaine est couverte par 3 fuseaux :
- UTM 30 Nord (EPSG = 32630)
- UTM 31 Nord (EPSG = 32631)
- UTM 32 Nord (EPSG = 32632)

Projection UTM

Lambert 4 zones

Ellipsoïde : Clarke 1880 IGN
Système géodésique : NTF

Mis en application le 15 Mars 1922, les projections "Lambert 4 zones" découpent la France métropolitaine en 4 bandes.

Lambert "Zone"
Nom EPSG X0 Y0
Lambert Zone 1 "Nord" 27561 600 000 200 000
Lambert Zone 2 "Centre" 27562 600 000 200 000
Lambert Zone 3 "Sud" 27563 600 000 200 000
Lambert Zone 4 "Corse" 27564

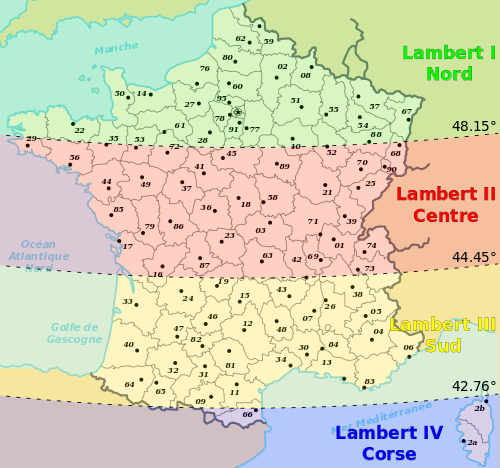

Projection Lambert 4 Zones
Lambert 4 zones (Source : wiki.openstreetmap.org)

Pour éviter la superposition des zones et permettre leur représentation sur une carte, l'IGN a créé les projections suivantes en ajoutant un multiple de million à la coordonnée Y.

Lambert "Carto"
Nom EPSG X0 Y0
Lambert Zone 1 "Carto" 27571 600 000 1 200 000
Lambert Zone 2 "Carto" 27572 600 000 2 200 000
Lambert Zone 3 "Carto" 27573 600 000 3 200 000
Lambert Zone 4 "Carto" 27574

Lambert Zone 2 Étendue

Ellipsoïde : Clarke 1880 IGN
Système géodésique : NTF

Dans le cas d'application nationale, le système de projection cartographique "Lambert Zone 2 Étendue" (EPSG = 27572) permet de couvrir l'ensemble de la France ! Les coordonnées sont centrées sur le point : X0 = 600 000 et Y0 = 2 200 000.

Lambert 93

Ellipsoïde : IAG GRS 80
Système géodésique : RGF93

Avec le décret du 26 décembre 2000, la projection nationale "Lambert 93" (EPSG = 2154) était destinée à remplacer les projections "Lambert 4 zones" et "Lambert 2 Étendue". Les coordonnées sont centrées sur le point : X0 = 700 000 et Y0 = 6 600 000.

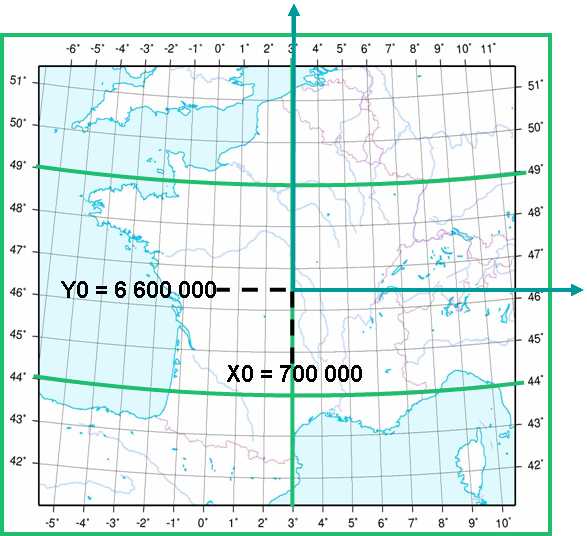

Projection Lambert 93
Lambert 93 (Source : geodesie.ign.fr)

Lambert CC 9 zones

Ellipsoïde : IAG GRS 80
Système géodésique : RGF93

Avec le décret du 3 mars 2006, les projections "Conique Conforme 9 zones" divisent la France en 9 bandes dans le but de réduire efficacement les déformations. Elles permettent d'obtenir une altération linéaire comprise entre –9 cm/km et +7 cm/km.

Lambert CC 9 zones
Nom EPSG X0 Y0
CC42 (zone 1) 3942 1 700 000 1 200 000
CC43 (zone 2) 3943 1 700 000 2 200 000
CC44 (zone 3) 3944 1 700 000 3 200 000
CC45 (zone 4) 3945 1 700 000 4 200 000
CC46 (zone 5) 3946 1 700 000 5 200 000
CC47 (zone 6) 3947 1 700 000 6 200 000
CC48 (zone 7) 3948 1 700 000 7 200 000
CC49 (zone 8) 3949 1 700 000 8 200 000
CC50 (zone 9) 3950 1 700 000 9 200 000

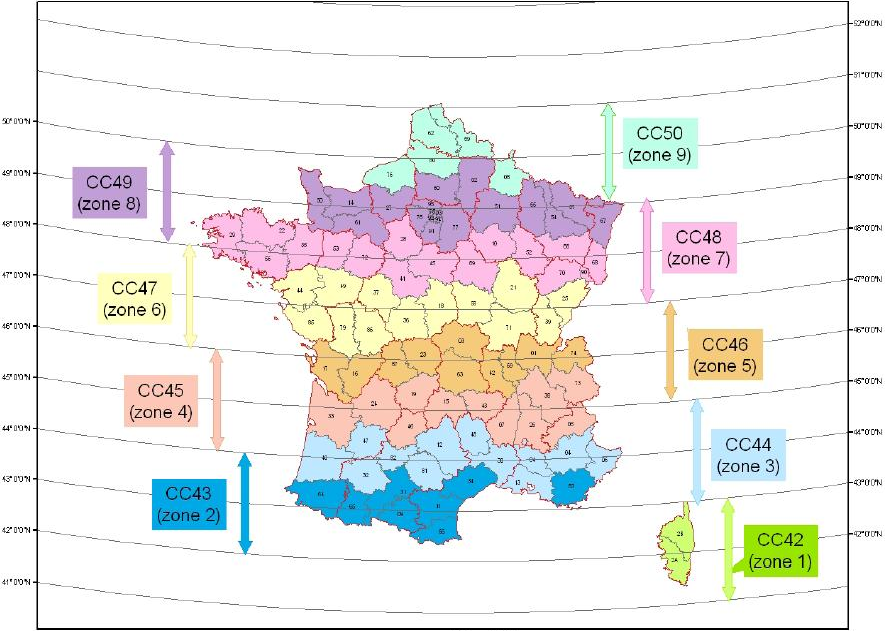

Lambert Conique Conforme 9 zones
Lambert Conique Conforme 9 Zones
